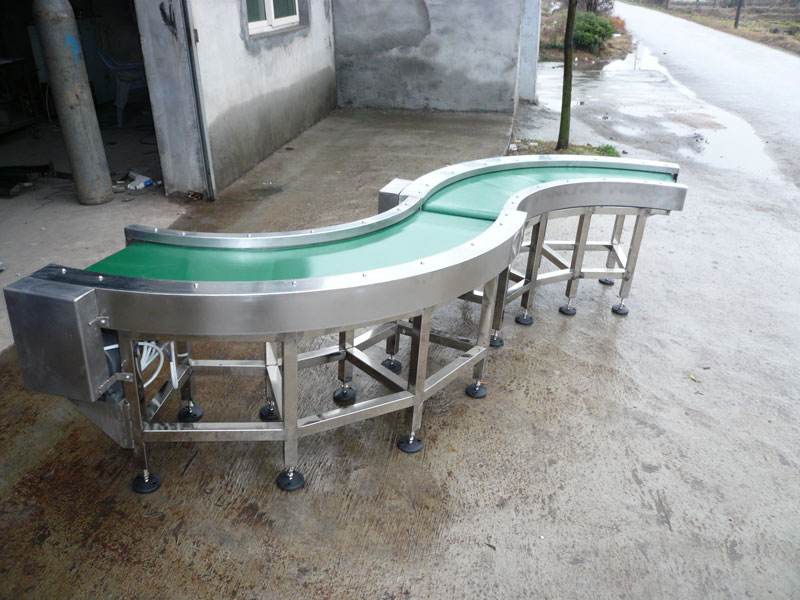

多节皮带连续转弯输送机

作者:管理员  分类:转弯机系列  浏览:  发布时间:2018-09-26 17:04:27



转弯皮带机扇形皮带加装专用的防跑偏滚轮 (轴承外加聚甲醛POM)或者在输送带的外侧高频焊接导向筋使输送带运行在专用的导轨中,辊筒采用专用的锥型包胶辊筒,广泛应用在食品、饮料、电子、烟草、物流等行业,我们可以选用较小直径的滚筒,使转角连接更加方便,完美的解决过渡问题。转弯角度可分为180度,90度,45度、30度以及连续转弯。

设备名称 转弯输送机
参数 (1)转弯内半径:350mm — 4000mm 。
(2)宽度:10mm — 2000mm。
(3)每米承重:5KG - 200KG。
(4)速度调节及范围:定速、变频调速、电子调速。速度0—50米每分钟。
(5) 皮带材质:PVC、食品级PU、耐高温特氟龙及帆布皮带。
(6) 网带材质:不锈钢网带,食品级塑钢网带。
(7)顶板链材质:塑钢材质、不锈钢材质。
(8)滚筒材质:PVC、碳钢镀锌、不锈钢材质,包胶材质、镀铬。
(9)机架材质:铝合金材质、碳钢材质、不锈钢材质。
特点 (1)输送量大,能够实现多品种共线分流输送的特点。
(2)节约空间、实用性高。
(3)形式多样,可按照现场环境及场地大小非标定制,便于客户选择最合理的结构。
(4)输送机运行平稳、噪音低、维护售后方便简洁。
工作原理 (1)皮带转弯机运行主要是由两端主/被动滚筒及涨紧装置的闭合输送带组成,由电机驱动滚筒,滚筒带动皮带运行的滚筒称为驱动滚筒,由皮带脱附滚筒运行的滚筒称为被动滚筒,被动滚筒主要是调节皮带的运行跑偏程度,皮带输送机的运行主要是由主动滚筒与皮带之间的摩擦来实现运行的。皮带内转弯半径越大,皮带越宽,运行起来所需要的摩擦力就越大,所以滚筒直径和锥度就会越大。
(2)滚筒转弯机是电机、滚筒、齿轮、链条之间配合的单向运行方式。就是电机驱动轴带动齿轮转动、齿轮带动链条运行,链条带动滚筒面齿轮运行,然后运行滚筒通过链条齿轮带动相邻滚筒运行。传动轴、齿轮、链条、网带、导轨、托轨之间配合的闭合运行方式,在食品行业中经常使用。
适用范围 轻工、电子、食品、医药、化工、包装、检测、物流、烟草、机械等行业。
